Linux上配置使用iSCSI

简介

scsi 和 iscsi

  • scsi是一种串行接口，用于连接硬盘、光驱、U盘等设备。
  • iscsi是一种网络协议，它是由IBM公司研发：能够让SCSI接口与以太网技术相结合，使用iSCSI协议基于以太网传送SCSI命令与数据，克服了SCSI需要直接连接存储设备的局限性，使得可以跨越不同的服务器共享存储设备。

iSCSI数据封装

数据封装

软件实现封装

  • initiator向target发起scsi命令后，在数据报文从里向外逐层封装SCSI协议报文、iSCSI协议报文、tcp头、ip头。
  • 封装是需要消耗CPU资源的，如果完全以软件方式来实现iscsi，那么所有的封装过程都由操作系统来完成。在很繁忙的服务器上，这样的资源消耗可能不太能接受，但好在它是完全免费的。

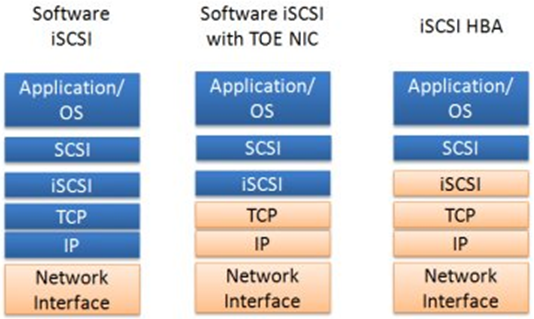

硬件实现封装

  • 除了软件方式实现，还有硬件方式的initiator(TOE卡和HBA卡)，通过硬件方式实现iSCSI。由于它们有控制芯片，可以帮助或者完全替代操作系统对协议报文的封装。
  • TOE卡，操作系统首先封装SCSI和iSCSI协议报文，而TCP/IP头则交由TOE内的芯片来封装，这样就能减少一部分系统资源消耗。
  • HBA卡，操作系统只需封装SCSI，剩余的iSCSI协议报文还有TCP/IP头由HBA芯片负责封装。

硬件封装

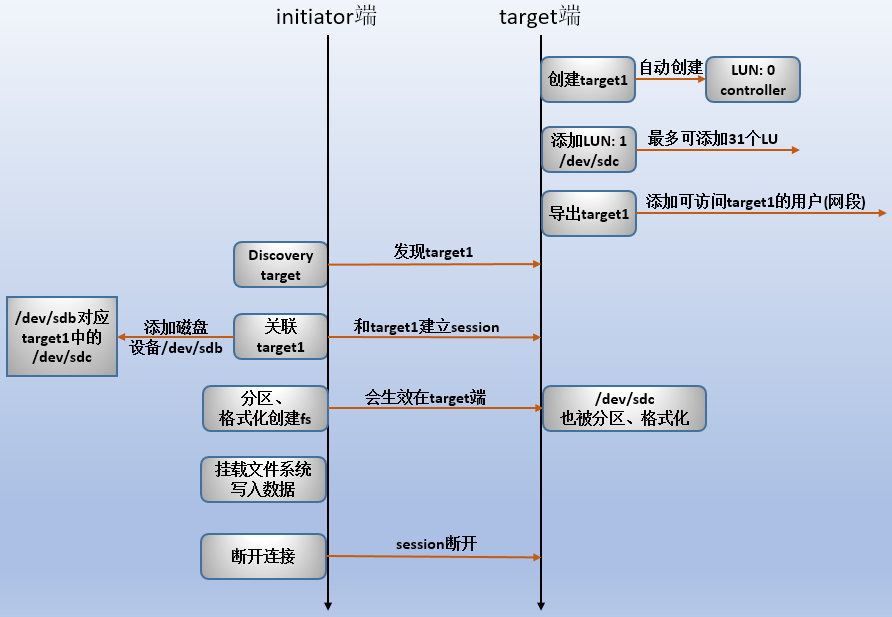

工作流

工作流

target端

  • target端是工作在套接字上的，监听端口默认是3260，且使用的是tcp连接。
  • 对客户端有身份认证的需要，有两种认证方式：基于IP认证，基于CHAP认证(双向认证)。

安装

  • 安装软件
    1
    yum -y install scsi-target-utils
  • 查看安装文件：通过该命令我们能够了解安装了那些二进制文件、程序的配置文件路径等。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    rpm -ql scsi-target-utils

    /etc/sysconfig/tgtd
    /etc/tgt
    /etc/tgt/conf.d
    /etc/tgt/conf.d/sample.conf
    /etc/tgt/targets.conf
    /etc/tgt/tgtd.conf
    /usr/lib/systemd/system/tgtd.service
    /usr/sbin/tgt-admin # 管理target的命令
    /usr/sbin/tgt-setup
    /usr/sbin/tgt-setup-lun
    /usr/sbin/tgtadm # 管理target的命令
    /usr/sbin/tgtimg
    /usr/sbin/tgtd # 启动target的守护进程
    /usr/share/doc/scsi-target-utils
    /usr/sbin/tgtimg
    /usr/share/doc/scsi-target-utils
    /usr/share/doc/scsi-target-utils/README
    /usr/share/doc/scsi-target-utils/README.iscsi
    /usr/share/doc/scsi-target-utils/README.iser
    /usr/share/doc/scsi-target-utils/README.lu_configuration
    /usr/share/doc/scsi-target-utils/README.mmc
    /usr/share/doc/scsi-target-utils/README.ssc

启动守护进程

1
2
systemctl start tgtd
systemctl enable tgtd

管理target

tgtadm命令

  • tgtadm是一个高度模式化的命令。
  • 有三个模式:target、logicalunit、account。
  • 指定模式时使用–mode选项。
  • 再使用–op来指定对应模式下的选项。
  • 另外，使用-lld指定driver，有两种driver：iscsi和iser，基本都会使用iscsi。

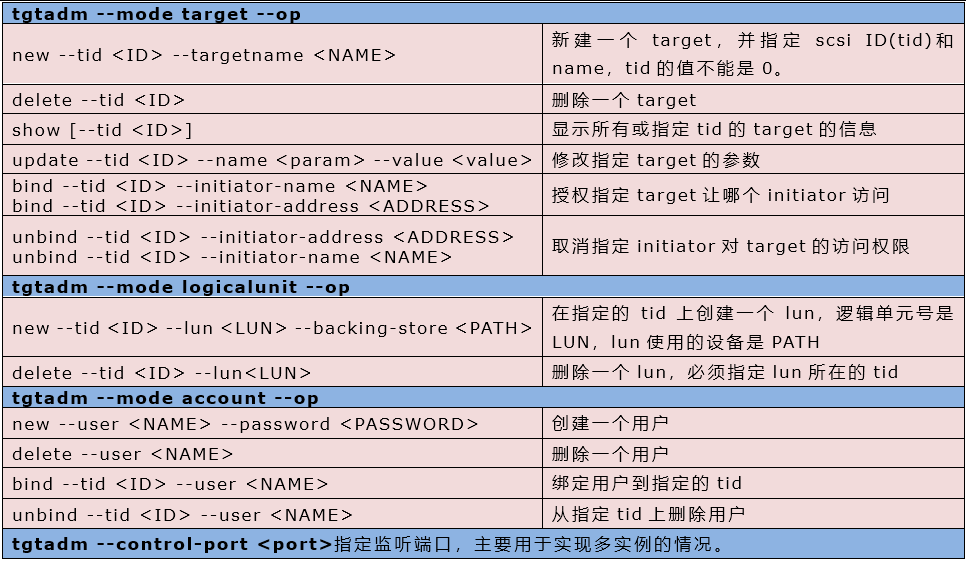

  • 抛去driver部分，target、logicalunit和account这3种模式下的操作方式简化后如下：
    tgtadm命令

创建target

创建target时，要指定targetname，格式为：iqn.YYYY-mm.[:identifier]

  • iqn是iscsi qualified name的缩写，就像fqdn一样。
  • YYYY-mm描述的是此target是何年何月创建的，如2016-06。
  • 是域名的反写，起到了唯一性的作用，如com.aliyun。
  • identifier是可选的，是为了知道此target相关信息而设的描述性选项，如指明此target用到了哪些硬盘。
    1
    2
    # 创建target时，tid不能是0，因为0是被系统保留的
    tgtadm --lld iscsi --mode target --op new --tid 1 --targetname iqn.2019-01.com.aliyun:28329176

查看target

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
tgtadm --lld iscsi --mode target --op show

Target 1: iqn.2019-01.com.aliyun:28329176
    System information:
        Driver: iscsi
        State: ready
    I_T nexus information:
    LUN information:
        LUN: 0 # 创建完target后自动就创建lun 0
            Type: controller # 是控制器
            SCSI ID: IET     00010000
            SCSI SN: beaf10
            Size: 0 MB, Block size: 1
            Online: Yes
            Removable media: No
            Prevent removal: No
            Readonly: No
            SWP: No
            Thin-provisioning: No
            Backing store type: null # 因为是控制lun，所以没有backing store
            Backing store path: None
            Backing store flags:
    Account information:
    ACL information:

新增lun

1
2
3
# 新增lun时，lun不能是0，因为0是被系统保留的,并作为控制器使用
# --backing-store 指定lun的backing store,指向一个主机上的disk设备
tgtadm --lld iscsi --mode logicalunit --op new --tid 1 --lun 1 --backing-store /dev/sdb

查看lun

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
tgtadm -L iscsi -m target -o show

Target 1: iqn.2019-01.com.aliyun:28329176
    System information:
        Driver: iscsi
        State: ready
    I_T nexus information:
    LUN information:
        LUN: 0
            Type: controller
            SCSI ID: IET     00010000
            SCSI SN: beaf10
            Size: 0 MB, Block size: 1
            Online: Yes
            Removable media: No
            Prevent removal: No
            Readonly: No
            SWP: No
            Thin-provisioning: No
            Backing store type: null
            Backing store path: None
            Backing store flags:
        LUN: 1
            Type: disk # 是disk，不再是controller
            SCSI ID: IET     00010001
            SCSI SN: beaf11
            Size: 42950 MB, Block size: 512 # 大小信息
            Online: Yes
            Removable media: No
            Prevent removal: No
            Readonly: No
            SWP: No
            Thin-provisioning: No
            Backing store type: rdwr
            Backing store path: /dev/sdb # 指向的是一个disk设备
            Backing store flags:
    Account information:
    ACL information:

target认证

基于IP认证

可以将一个IP地址绑定到一个target上，这样只有这个IP地址的客户端才能连接到这个target。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
tgtadm --lld iscsi --mode target --op bind --tid 1 --initiator-address 192.168.234.0/24 # 绑定了允许连接的initiator的ip地址
tgtadm -L iscsi -m target -o show

Target 1: iqn.2019-01.com.aliyun:28329176
    System information:
        Driver: iscsi
        State: ready
    I_T nexus information:
    LUN information:
        LUN: 0
            Type: controller
            SCSI ID: IET     00010000
            SCSI SN: beaf10
            Size: 0 MB, Block size: 1
            Online: Yes
            Removable media: No
            Prevent removal: No
            Readonly: No
            SWP: No
            Thin-provisioning: No
            Backing store type: null
            Backing store path: None
            Backing store flags:
        LUN: 1
            Type: disk
            SCSI ID: IET     00010001
            SCSI SN: beaf11
            Size: 42950 MB, Block size: 512
            Online: Yes
            Removable media: No
            Prevent removal: No
            Readonly: No
            SWP: No
            Thin-provisioning: No
            Backing store type: rdwr
            Backing store path: /dev/sdb
            Backing store flags:
    Account information:
    ACL information: # 可以看到绑定的IP地址
        192.168.234.0/24

基于CHAP认证

基于IP的认证比较粗糙，对于安全性要求高的环境来说，使用CHAP认证更好。

initiator 端

安装

  • 安装软件
    1
    yum -y install iscsi-initiator-utils
  • 查看安装文件：通过该命令我们能够了解安装了那些二进制文件、程序的配置文件路径等。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    rpm -ql iscsi-initiator-utils

    /etc/iscsi
    /etc/iscsi/ifaces
    /etc/iscsi/ifaces/iface.example
    /etc/iscsi/initiatorname.iscsi
    /etc/iscsi/iscsid.conf
    /etc/iscsi/isns
    /etc/iscsi/nodes
    /etc/iscsi/send_targets
    /etc/iscsi/slp
    /etc/iscsi/static
    /etc/logrotate.d/iscsiuiolog
    /usr/lib/systemd/system/iscsi.service
    /usr/lib/systemd/system/iscsid.service
    /usr/lib/systemd/system/iscsid.socket
    /usr/lib/systemd/system/iscsiuio.service
    /usr/lib/systemd/system/iscsiuio.socket
    /usr/lib64/libopeniscsiusr.so.0
    /usr/lib64/libopeniscsiusr.so.0.2.0
    /usr/sbin/iscsi-gen-initiatorname
    /usr/sbin/iscsi-iname
    /usr/sbin/iscsi_discovery
    /usr/sbin/iscsi_fw_login
    /usr/sbin/iscsi_offload
    /usr/sbin/iscsiadm
    /usr/sbin/iscsid
    /usr/sbin/iscsistart
    /usr/sbin/iscsiuio
    /usr/share/doc/open-iscsi
    /usr/share/doc/open-iscsi/COPYING
    /usr/share/doc/open-iscsi/README
    /var/lock/iscsi
    /var/lock/iscsi/lock

启动守护进程

1
2
systemctl start iscsid
systemctl enable iscsid

和target交互

iscsi-iname命令

  • initiator也有一个唯一标识，initiator在连接target的时候，会读取/etc/iscsi/initiatorname.iscsi中的内容作为自己的iname。
    1
    2
    cat /etc/iscsi/initiatorname.iscsi
    InitiatorName=iqn.2012-01.com.openeuler:e24f82c5d9d
  • 若要自指定iname，可以手动修改该文件。也可以使用iscsi-iname工具来生成iname并保存到该文件
    1
    2
    iscsi-iname
    iqn.2012-01.com.openeuler:5a804fa64f8e

iscsiadm命令

scsiadm也是一个模式化的命令，使用-m指定mode。mode有:discovery、node、session、iface。一般就用前两个mode。

  • discovery：发现target。
  • node：管理跟某target的关联关系。
  • session：会话管理。
  • iface：接口管理。

discovery

1
2
3
4
5
6
7
iscsiadm -m discovery -d debug_level -t type -p ip:port -I ifaceName # 格式
iscsiadm -m discovery -t st -p 192.168.234.131:3260 # 实例

-d：输出调试信息，级别从0-8。出现错误的时候用来判断错误来源是很有用处的，可以使用级别2。
-I：指定发现target时通信接口。
-t type：有三种type(sendtargets,SLP,iSNS)，一般只会用到sendtargets，可以简写为st。
-p IP:PORT：指定要发现target的IP和端口，不指定端口时使用默认的3260。

node

1
2
3
4
5
6
7
8
iscsiadm -m node -d debug_level -T targetname -p ip:port -I ifaceN -l | -u -o operation # 格式
iscsiadm -m node -T iqn.2019-01.com.aliyun:28329176 -p 192.168.234.131:3260 -l # 实例

-d：指定debug级别，有0-8个级别。
-L和-U：分别是登录和登出target，可以指定ALL表示所有发现的target，或者manual指定。
-l和-u：分别是登录和登出某一个target。
-T：用于-l或-u时指定要登录和登出的targetname。
-o：对discoverydb做某些操作，可用的操作有new/delete/update/show，一般只会用到delete和show。

使用

1.发现，登录完成后，在initiator端可以就可以看到硬盘了

1
lsblk

2.对于云计算场景，计算节点此时就能看到硬盘了，然后qemu-kvm就像使用本地盘一样使用该硬盘。

1
2
3
4
5
6
7
<disk type='block' device='disk'>
      <driver name='qemu' type='raw' cache='none' io='native'/>
      <source dev='/dev/disk/by-path/ip-10.0.0.2:3260-iscsi-iqn.2010-10.org.openstack:volume-2ed1b04c-b34f-437d-9aa3-3feeb683d063-lun-0'/>
      <target dev='vdb' bus='virtio'/>
      <serial>2ed1b04c-b34f-437d-9aa3-3feeb683d063</serial>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x06' function='0x0'/>
</disk>

CHAP认证

  • initiator authentication认证：在initiator尝试连接到一个target的时候，initator需要提供一个用户名和密码给target被target进行认证。也就是说initiator需要被target认证，它向target端提供的账号和密码是target端指定的。

  • target authentication认证：在initiator尝试连接到一个target的时候，target有时也需要被initiator认证，以确保该target是合法而非伪装的target，这就要求target提供一个用户名和密码给initiator被initiator进行认证。

  • initiator authentication可以单独存在，它可以在没有target authentication的情况下应用，这时候的CHAP认证就是单向认证；但target authentication只有在initiator authentication的基础上才能进行。也就是说target认证和initiator认证必须同时存在才可以。即双向CHAP认证。

CHAP单向认证

1.首先确保target的ACL是允许initiator进行discovery的

1
2
3
Account information:
ACL information:
    192.168.234.0/24

2.在target端创建initiator authentication所需的账号和密码

1
tgtadm --lld iscsi --mode account --op new --user aliyun --password 123456

3.绑定到target上

1
tgtadm -L iscsi -m account -o bind -t 1 --user aliyun

4.查看绑定情况

1
2
3
4
Account information:
    aliyun
ACL information:
    192.168.234.0/24

5.initiator连接target，需要提供账号和密码,如果未提供,则认证失败

1
2
3
4
5
6
7
8
9
10
# 发现
iscsiadm -m discovery -t st -p 192.168.234.131:3260
192.168.234.131:3260,1 iqn.2019-01.com.aliyun:28329176

# 登录失败
iscsiadm -m node -T iqn.2019-01.com.aliyun:28329176 -p 192.168.234.131:3260 -l
Logging in to [iface: default, target: iqn.2019-01.com.aliyun:28329176, portal: 192.168.234.131,3260]
iscsiadm: Could not login to [iface: default, target: iqn.2019-01.com.aliyun:28329176, portal: 192.168.234.131,3260].
iscsiadm: initiator reported error (24 - iSCSI login failed due to authorization failure)
iscsiadm: Could not log into all portals

6.配置密码,认证成功

1
2
3
4
5
6
7
8
9
10
11
12
13
vim /etc/iscsi/iscsid.conf
node.session.auth.authmethod = CHAP
node.session.auth.username = aliyun
node.session.auth.password = 123456

# 发现
iscsiadm -m discovery -t st -p 192.168.234.131:3260
192.168.234.131:3260,1 iqn.2019-01.com.aliyun:28329176

# 登录成功
iscsiadm -m node -T iqn.2019-01.com.aliyun:28329176 -p 192.168.234.131:3260 -l
Logging in to [iface: default, target: iqn.2019-01.com.aliyun:28329176, portal: 192.168.234.131,3260]
Login to [iface: default, target: iqn.2019-01.com.aliyun:28329176, portal: 192.168.234.131,3260] successful.
CHAP双向认证

1.要双向认证，那么target端还需要创建一个outgoing账号和密码,注意下面的–outgoing选项

1
tgtadm -L iscsi -m account -o new --user outgoing_aliyun --password 123456

2.绑定到target上，注意下面的–outgoing选项

1
tgtadm -L iscsi -m account -o bind -t 1 --user outgoing_aliyun --outgoing

3.查看绑定

1
2
3
4
5
Account information:
    aliyun
    outgoing_aliyun (outgoing) # 两个账号
ACL information:
    192.168.234.0/24

4.initiator连接target，需要提供账号和密码,如果未提供,则认证失败

1
2
3
4
5
6
7
8
9
10
# 发现
iscsiadm -m discovery -t st -p 192.168.234.131:3260
192.168.234.131:3260,1 iqn.2019-01.com.aliyun:28329176

# 登录失败
iscsiadm -m node -T iqn.2019-01.com.aliyun:28329176 -p 192.168.234.131:3260 -l
Logging in to [iface: default, target: iqn.2019-01.com.aliyun:28329176, portal: 192.168.234.131,3260]
iscsiadm: Could not login to [iface: default, target: iqn.2019-01.com.aliyun:28329176, portal: 192.168.234.131,3260].
iscsiadm: initiator reported error (19 - encountered non-retryable iSCSI login failure)
iscsiadm: Could not log into all portals

5.配置密码,认证成功

1
2
3
4
5
6
7
8
9
10
11
12
13
14
vim /etc/iscsi/iscsid.conf
node.session.auth.authmethod = CHAP
node.session.auth.username = aliyun
node.session.auth.password = 123456
node.session.auth.username_in = outgoing_aliyun

# 发现
iscsiadm -m discovery -t st -p 192.168.234.131:3260
192.168.234.131:3260,1 iqn.2019-01.com.aliyun:28329176

# 登录成功
iscsiadm -m node -T iqn.2019-01.com.aliyun:28329176 -p 192.168.234.131:3260 -l
Logging in to [iface: default, target: iqn.2019-01.com.aliyun:28329176, portal: 192.168.234.131,3260]
Login to [iface: default, target: iqn.2019-01.com.aliyun:28329176, portal: 192.168.234.131,3260] successful.
Linux上配置使用iSCSI
http://mybestcheng.site/2025/03/06/linux/iscsi/linux-iscsi/
作者
mybestcheng
发布于
2025年3月6日
许可协议
