pycharm远程调试openstack

准备

开发机器信息：

  • pycharm 版本：2021.1.3

虚拟机信息：

  • devstack 版本：queens
  • devstack openstack 版本：queens
  • python 版本：2.7.12

基本原理

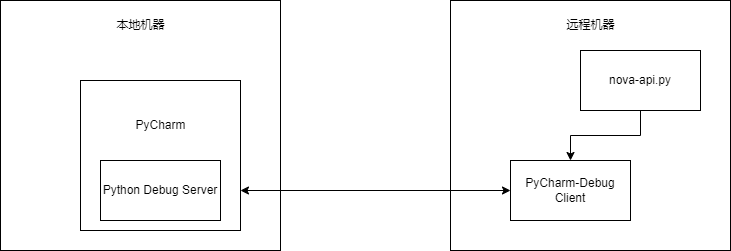

pycharm 远程调试原理图

  • Python 远程调试模型其实是一个典型的Server/Client模型。
  • 本地 PyCharm 有两个作用：
    • 方便在本地编辑远程机器上的源代码。
    • 启动 Python Debug Server，监听本地的某个端口，等待 Client 的接入。
  • 远程机器运行的 Python 程序调用 pydevd_pycharm 库，连接到服务端。
  • 断点是打在远程机器的源代码上，只是我们使用了远程开发的模式，所以看上去是写在本地的，实际上确实也是写在本地的，只是代码会被同步到远程。但实际上我们要保证的是远程源码打上了断点。

配置过程

创建本地工程

此步主要完成本地代码与远程代码的同步，可以将远程代码下载到本地，也可以将本地在 Pycharm 中修改的代码很快部署到远程环境中。

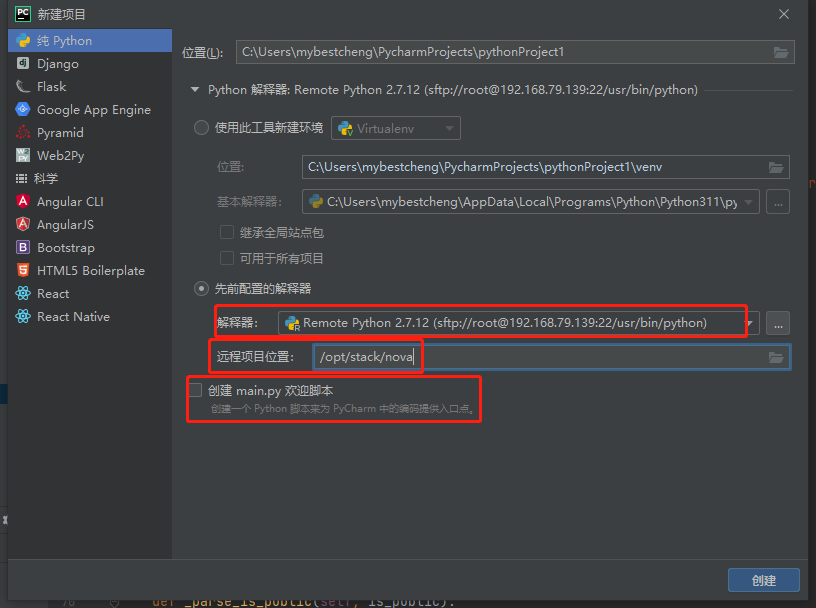

pycharm创建新的工程

  • 解释器选择远程解释器
  • 不要自动创建 main.py
  • 这里我使用了先前配置的解释器
  • 新建一个远程解释器如下:

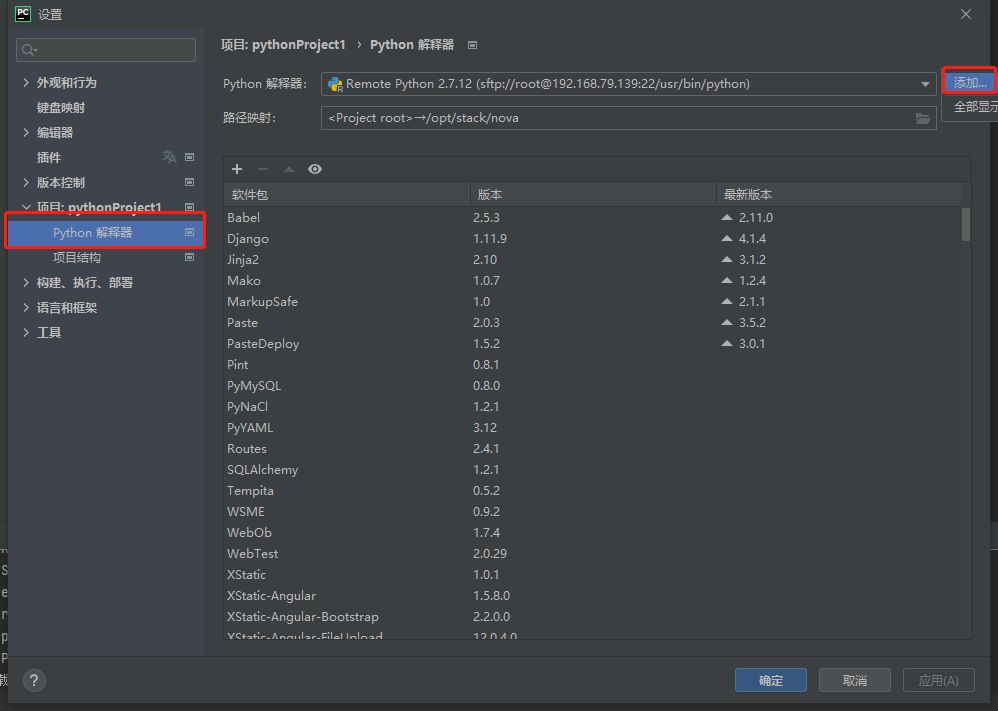

    pycharm解释器设置
  • 【设置】中选择【添加】
  • 远程解释器配置

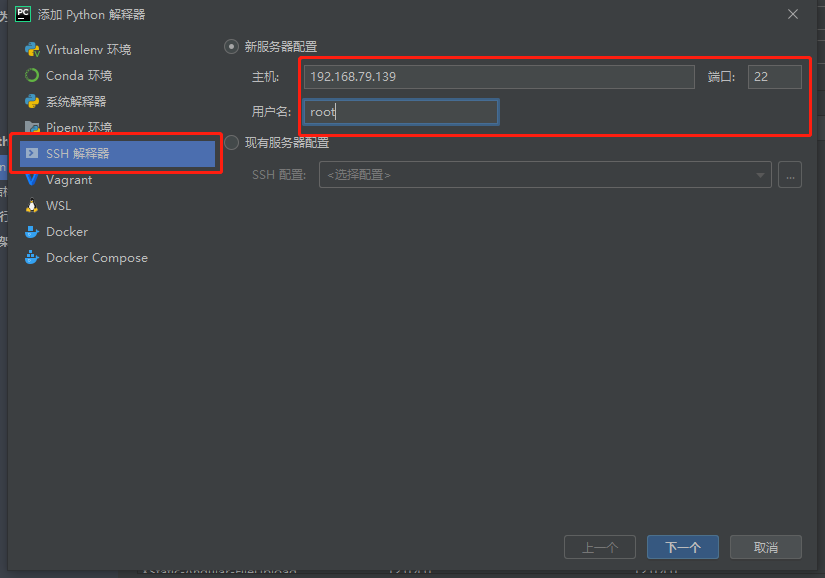

    pycharm远程解释器配置
    pycharm远程解释器文件映射
  • 取消自动上传项目文件到服务器，因为一开始是空项目，我们要从远程下载代码，而不是从本地同步代码到远程
  • 同步文件映射：本地项目目录 —> 远程项目目录
  • 下载远程代码到本地，这样我们本地就有了一份和远程一模一样的源代码了
    pycharm从远程下载代码到本地

Debug Server配置

Debug Server 由 pycharm 负责启动，配置如下：

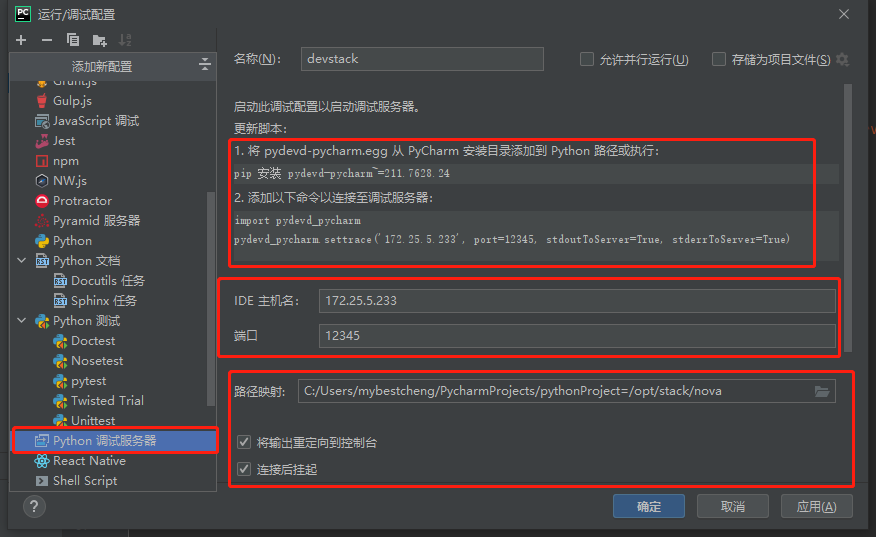

debug_server配置

  • 在本地利用 PyCharm 启动了一个Debug Server
  • 上述配置的 ip 是本机的，端口也是本地端口

开始调试

准备工作

PyCharm 很好的一点是，他在配置debug server 的时候给你提示了怎么使用，如上图，步骤如下：

  • 在远程环境安装debug client 的包:
    1
    pip install pydevd-pycharm~=211.7628.24
  • 在源码中需要打断点的地方引用库
    1
    2
    import pydevd_pycharm
    pydevd_pycharm.settrace('172.25.5.233', port=12345, stdoutToServer=True, stderrToServer=True)

    打断点

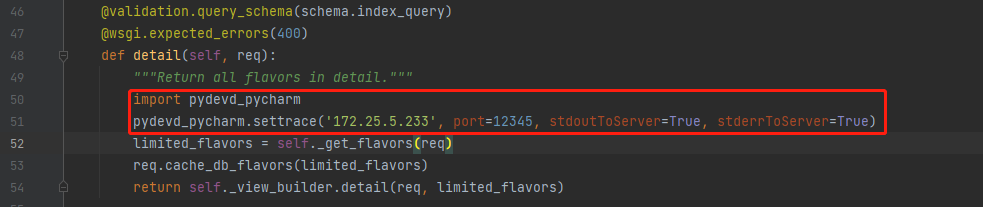

    pycharm打断点

启动Debug Server

pycharm启动debug server

  • 只能感叹，PyCharm的用户体验做的是真好，写的是真清楚，生怕你不知道

远端重启服务

  • 查看服务启动命令 systemctl cat devstack@n-api
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    # 查看服务启动命令
    systemctl cat devstack@n-api
    # /etc/systemd/system/devstack@n-api.service

    [Unit]
    Description = Devstack devstack@n-api.service

    [Service]
    RestartForceExitStatus = 100
    NotifyAccess = all
    Restart = always
    KillMode = process
    Type = notify
    ExecReload = /bin/kill -HUP $MAINPID
    ExecStart = /usr/local/bin/uwsgi --procname-prefix nova-api --ini /etc/nova/nova-api-uwsgi.ini
    User = stack
    SyslogIdentifier = devstack@n-api.service

    [Install]
    WantedBy = multi-user.target
  • 停掉服务 systemctl stop devstack@n-api
  • 用 bash 启动 /usr/local/bin/uwsgi --procname-prefix nova-api --ini /etc/
  • 用 nova flavor-list 触发断点, 就能开始调试咯，如下图:
    python_debug_client连接debug_server
  • 调试变量：

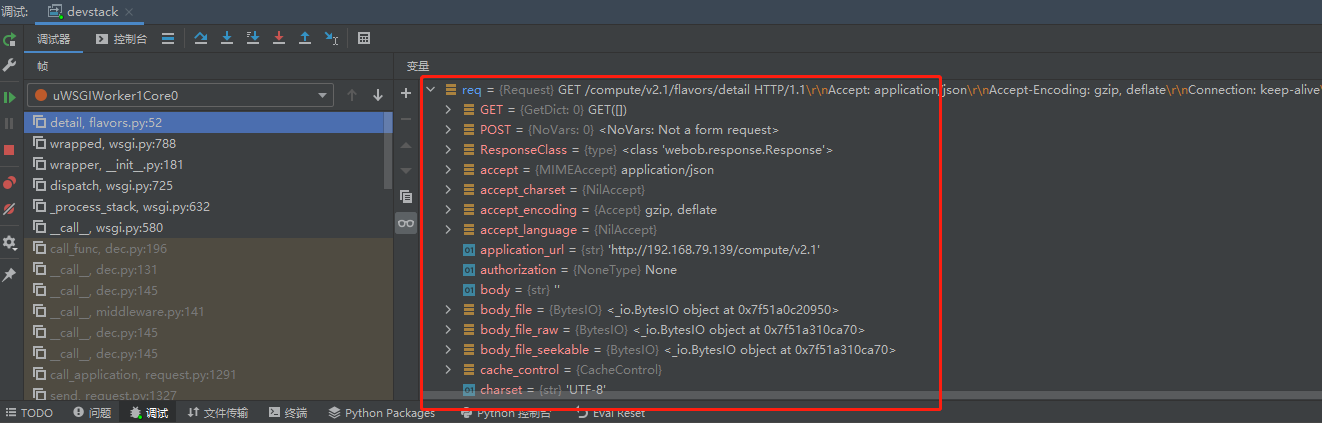

    pycharm远程调试变量

通用的debug方法

pycharm 在测试环境 debug 固然方便，但是一旦遇到线上环境网络不通畅的情况，就没法进行debug了。因此还是很有必要掌握通用的debug方法。

pdb

pdb 调试时必须要手动启动服务的场景。如果服务是 systemd 管理的方式，那么需要先把服务停掉，然后手动启动，比如在 devstack 环境下调试时：

  • 查看服务启动命令
    1
    systemctl show devstack@n-sch.service -p ExecStart
  • 停止服务
    1
    systemctl stop devstack@n-sch.service
  • 设置断点
    1
    import pdb; pdb.set_trace()
  • 手动启动
    1
    /usr/local/bin/nova-scheduler --config-file /etc/nova/nova.conf
  • 有些服务，是在某些 Group 中启动的（比如nova-compute），那么执行方式不一样，先查看 Group
    1
    2
    systemctl cat devstack@n-cpu.service | grep Group
    Group = libvirt
  • 用 sg 工具执行
    1
    sg libvirt -c '/usr/local/bin/nova-compute --config-file /etc/nova/nova-cpu.conf'

    remote-pdb

    remote-pdb 不在乎程序是用什么方式运行的，只要能够能连接到程序就行(源码执行环境能够 pip 安装依赖)。
  • 源码环境安装依赖
    1
    pip install remote-pdb
  • 打上断点
    1
    from remote_pdb import RemotePdb; RemotePdb('127.0.0.1', 4444).set_trace()
  • telnet 连接
    1
    telnet 127.0.0.1 4444

pdb 常用命令

1、查看源代码

  • 命令：l

2、添加断点

  • 命令：b
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    # 参数：
    # filename文件名，断点添加到哪个文件，如test.py
    # lineno断点添加到哪一行
    # function：函数名，在该函数执行的第一行设置断点

    # 说明：
    # 1.不带参数表示查看断点设置
    # 2.带参则在指定位置设置一个断点

    b lineno
    b filename:lineno
    b functionname

3、添加临时断点

  • 命令：tbreak
    1
    2
    3
    4
    5
    6
    7
    8
    9
    # 参数：
    # 同b

    # 说明：
    # 执行一次后时自动删除（这就是它被称为临时断点的原因）

    tbreak lineno
    tbreak filename:lineno
    tbreak functionname

4、清除断点

  • 命令：cl
    1
    2
    3
    4
    5
    6
    7
    8
    9
    # 参数：
    # bpnumber 断点序号（多个以空格分隔）

    # 说明：
    # 1.不带参数用于清除所有断点，会提示确认（包括临时断点）
    # 2.带参数则清除指定文件行或当前文件指定序号的断点

    cl filename:lineno
    cl bpnumber [bpnumber ...]

5、打印变量值

  • 命令：p expression
    1
    2
    # 参数：
    # expression Python表达式

6、逐行调试命令
包括 s ，n ， r 这3个相似的命令，区别在如何对待函数上

  • 命令1：s
1
2
# 说明：
# 执行下一行（能够进入函数体）

  • 命令2：n

    1
    2
    # 说明：
    # 执行下一行（不会进入函数体）

  • 命令3：r

    1
    2
    # 说明：
    # 执行下一行（在函数中时会直接执行到函数返回处）

    7、非逐行调试命令
    命令1：c

    1
    2
    # 说明：
    # 持续执行下去，直到遇到一个断点

命令2：unt lineno

1
2
# 说明：
# 持续执行直到运行到指定行（或遇到断点）
  • 命令3：j lineno
    1
    2
    # 说明：
    # 直接跳转到指定行（注意，被跳过的代码不执行）

8、查看函数参数

  • 命令：a
    1
    2
    # 说明：
    # 在函数中时打印函数的参数和参数的值

9、打印变量类型

  • 命令：whatis expression
    1
    2
    # 说明：
    # 打印表达式的类型，常用来打印变量值

10、启动交互式解释器

  • 命令：interact
    1
    2
    # 说明：
    # 启动一个python的交互式解释器，使用当前代码的全局命名空间（使用ctrl+d返回pdb）

11、打印堆栈信息

  • 命令：w
    1
    2
    # 说明：
    # 打印堆栈信息，最新的帧在最底部。箭头表示当前帧。

12、退出pdb

  • 命令：q
OpenStack
